৪ তলা বাড়ির ডিজাইন বেদগ্রাম গোপালগঞ্জ

বাড়ির ডিজাইন বেদগ্রাম: দুটো ইউনিট মিলে 2786 স্কয়ার ফুট

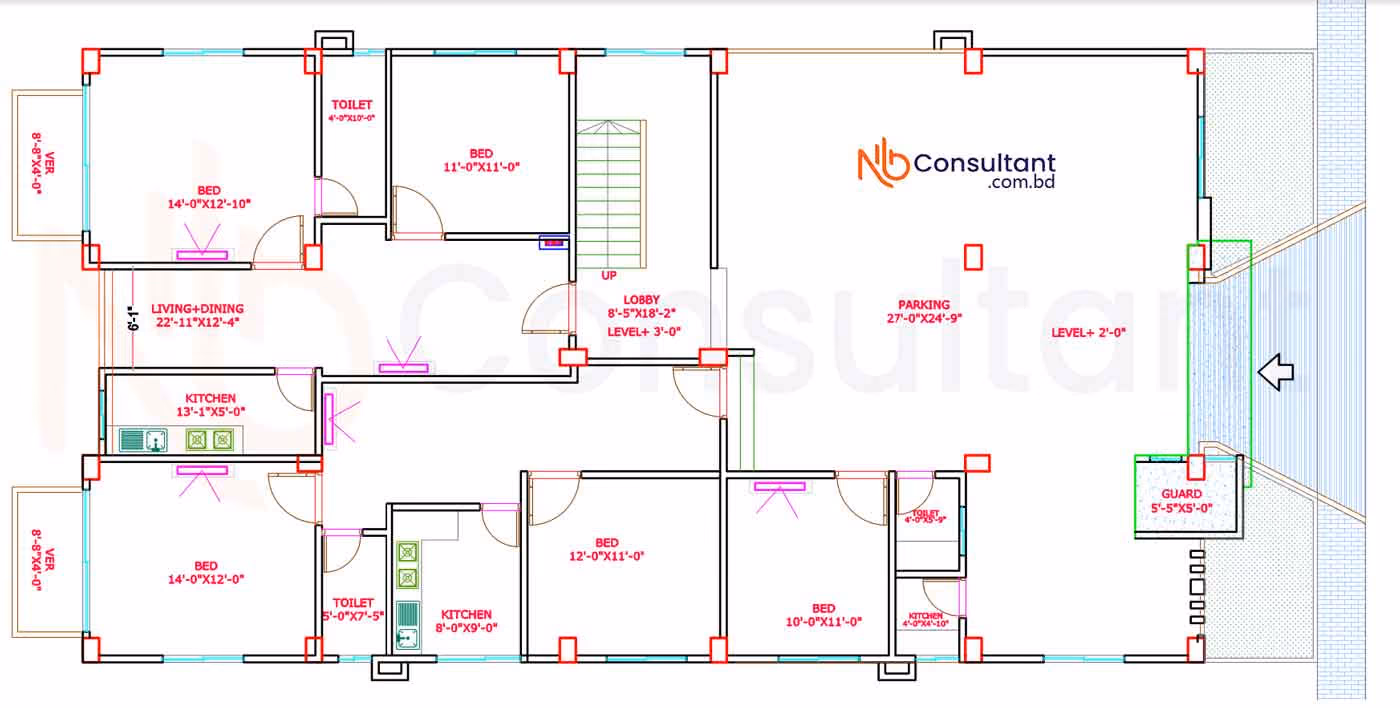

নিচতলায়

নিচতলায় আমরা দুটো ইউনিট করেছি। এরপরও আমরা গাড়ির পার্কিং রেখেছি এবং গার্ড রুম রেখেছি। গার্ডের থাকার জায়গা রেখেছি। বাথরুম এবং রান্নাঘর আছে।

শুরুর দিকে নিচতলায় একটা ইউনিট ছিল। পরে ক্লায়েন্ট দুই রুমের দুটো ছোট ইউনিট করেছেন। ক্লায়েন্টের জমির সামনে প্রায় 12 ফুট পিচঢালা রাস্তা আছে।

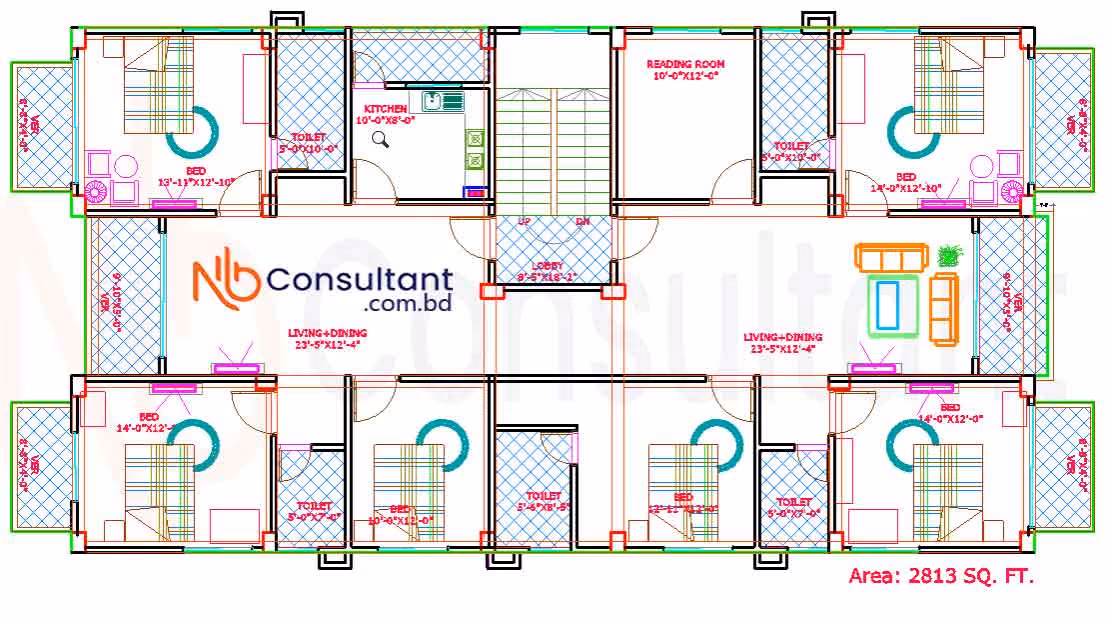

দোতলায়

ক্লায়েন্ট নিজেরা থাকবেন সেজন্য পাঁচটি বেডরুম করা হয়েছে, বাথরুম করা হয়েছে চারটি আর চারটি বারান্দা করা হয়েছে; একটি রিডিং রুম করা হয়েছে; বড় একটি রান্নাঘর তো আছেই; আর অনেক লম্বা একটি ড্রইং রুম।



প্রধান বেডরুম : ১২’-০” X ১৪’-০”

পড়ার রুম : ১২’-০” X ১০’-০”

টয়লেট : ৫’-০” X ১০’-০”

টয়লেট : ৫’-০” X ৭’-০”

বারান্দা আছে ৬ টি

তিন আর চার তলায়

বেদগ্রাম বাড়ির ডিজাইন: এখানে দুটি ইউনিট করা হয়েছে।

এখানে বেডরুমের মাপগুলো হলো

মাস্টার বেডরুমটি হলো 14×12 ফুট

একটি বাথরুম আছে যেটি 5’-0”x10’-0” ফুট

এটাচ বারান্দা আছে 8’-৪”x4’-0”

চাইল্ড বেডরুম হলো 14’-0”x12’-0”

একটি বারান্দা আছে যেটি 8’-8”x4’-0”

একটি কমন টয়লেট 5’-0”x7’-0” এবং

একটি বেডরুম আছে যেটি 14’-0”x12’-0”

একটি রান্নাঘর আছে যেটি 10′-০”x 8′-০”

রান্নাঘরের বারান্দা 10’-0”x3’-8”



বড় একটা ড্রইং ডাইনিং রুম আছে যেটা 29’-0”x12’-4”

এইরকম দুটো ইউনিট আছে আর সিঁড়ি রুম করা হয়েছে 8’-5”x18’-2”

কোড: BNBC2017 কোড

1. এই জমিতে (GOPALGANJ) ০৪(চার) তলা অ্যাপার্টমেন্ট ভবনের জন্য সমস্ত ফাউন্ডেশন & স্ট্রাকচারাল ডিজাইন প্রযোজ্য

উইন্ড লোড বিবেচনা BNBC2017

কেস ১: সকল উপাদান, ক্ল্যাডিং, লো-রাইজ ভবন।

আবদ্ধ ভবন; ধরন: আবাসিক ভবন; মাটির ধরন: SC; অবস্থান: গোপালগঞ্জ

বাতাসের মৌলিক গতিবেগ, V: 74.5m/s; এক্সপোজার ক্যাটাগরি: B

ভবনের উচ্চতা, h (গ্রাউন্ড লেভেলের উপরে): 12.8m

বাতাসের দিকের সাথে লম্বভাবে প্রস্থ, B: 11.58m

বাতাসের দিকের সমান্তরালে প্রস্থ, L: 21.24

ফ্রেমিংয়ের ধরন: CMRF; ড্যাম্পিং রেশিও: 0.02

গাস্ট ইফেক্ট ফ্যাক্টর: 0.85; ইমপোর্টেন্স ফ্যাক্টর, I: 1; ভেলোসিটি প্রেসার, qz: 2.89



ভূমিকম্পের লোড বিবেচনা BNBC2017

অকুপেন্সি ক্যাটাগরি: I, II; ইমপোর্টেন্স ফ্যাক্টর, I: 1

ভবনের সিসমিক ডিজাইন ক্যাটাগরি: BNBC টেবিল 6.2.18 দেখুন

জোন: 1; জোন কো-অফিসিয়েন্ট: 0.12; শহর: গোপালগঞ্জ

স্ট্রাকচারাল ধরন: কংক্রিট মোমেন্ট-রেসিস্টিং ফ্রেম

সিসমিক ফোর্স রেজিস্টিং সিস্টেম: C. কোনো শিয়ার ওয়াল নেই 5. ইন্টারমিডিয়েট রিইনফোর্সড কংক্রিট মোমেন্ট ফ্রেম; রেসপন্স রিডাকশন ফ্যাক্টর, R: 5

লোড কম্বিনেশন BNBC2017

• 1.4ডি
• 1.2D + 1.6 এল + 0.5এলআর
• 1.2D + 1.6এলআর + এল
• 1.2D + 1.6এলআর +-0.8ডব্লিউ
• 1.2D +- 1.6ডব্লিউ + এল
• 1.2D +-1.6ডব্লিউ + এল+0.5এলআর
• 1.2D +- 1.0ই + 1.0এল
• 0.9D + -1.6W
• 0.9D +- 1.0E

ডিজাইন বিবেচনা BNBC2017

1. কংক্রিটের কম্প্রেসিভ স্ট্রেন্থ (ACI অনুযায়ী), f’c হতে হবে
2. a) কলাম, ফাউন্ডেশন, গ্রেড বিম, ছাদের বিম ও ছাদের স্ল্যাব-এর ডিটেইলিং সহ উল্লেখ করা হয়েছে
3. b) UGWR-এর জন্য 25 MPa c) সিঁড়ি ও OHWT-এর জন্য 21 MPa

2a. কনক্রিটের মিশ্রণ অনুপাত (W/CM 0.4 এবং 2.0 কেজি বরফ) হবে,

1. a) f’c=30 MPa-এর জন্য 1:1.25:2.5 (পাথর কুচি)। b) f’c=25 MPa-এর জন্য 1:1.5:3 (পাথর কুচি)।

কনক্রিটের মিশ্রণ অনুপাত (W/CM 0.5 এবং 2.0 কেজি বরফ) হবে,

2b. কনক্রিটের মিশ্রণ অনুপাত (W/CM 0.40 ও 2.0 কেজি বরফ এবং প্রতি ব্যাগ সিমেন্ট মিশ্রণে 250 মিলি প্লাস্টিসাইজার) হবে,

1. a) f’c=40 MPa-এর জন্য 1:1.25:2.5 (পাথর কুচি)। b) f’c=32 MPa-এর জন্য 1:1.5:3 (পাথর কুচি)।

কনক্রিটের মিশ্রণ অনুপাত (W/CM 0.40 ও 2.0 কেজি বরফ এবং প্রতি ব্যাগ সিমেন্ট মিশ্রণে 250 মিলি প্লাস্টিসাইজার) হবে,

1. c) f’c=28 MPa-এর জন্য 1:2:4 (পাথর কুচি)। d) f’c=25 MPa-এর জন্য 1:2:4 (ইটের খোয়া)।
2. সব রিনফোর্সমেন্ট অবশ্যই ইল্ড স্ট্রেন্থ (ASTM অনুযায়ী), fy = 500 MPa (72,500 Psi) বিশিষ্ট ডিফর্মড স্টিল বার হতে হবে

এবং শুধুমাত্র ফুটিং-এর জন্য (যদি থাকে) fy = 500 MPa (72,500 Psi) হতে হবে। (রিইনফোর্সিং বার অবশ্যই AKS(TMT), BSRM, ANSWER বা সমমানের হতে হবে এবং শক্তি ও নমনীয়তা পরীক্ষার মাধ্যমে নিশ্চিত করতে হবে)।

1. 75% (বা তার বেশি) মোটা বালু (F.M.=2.5) এবং 25% (2.0 কেজি বরফ ব্যবহার করে) মাঝারি বালু (F.M.=1.5) ব্যবহার করতে হবে

ফাইন এগ্রিগেট হিসেবে।

1. Strength=42.5Mpa বিশিষ্ট Portland Composite Cement (PCC), CEM II/B-M, BDS EN 197 ব্যবহার করুন।

(Anower, Holcim, Shah Spacial, Seven Ring Spacial বা Cemex)।

ইটের গাঁথুনি, প্লাস্টার, সানশেড, লিন্টেল, ফলস স্ল্যাব-এর জন্য Strength=32.5Mpa বিশিষ্ট Portland Composite Cement (PCC) ব্যবহার করুন।

1. কনক্রিট মিশ্রণের জন্য ব্যবহৃত পানি অবশ্যই পানের উপযোগী মানের (লবণ, পলি, কাদা, দোআঁশ মাটি, ধুলাবালি, জৈব পদার্থ ইত্যাদি মুক্ত) হতে হবে।
2. যেকোনো ধরনের এডমিক্সচার অবশ্যই স্ট্রাকচারাল ইঞ্জিনিয়ার-এর অনুমোদন ও নির্দেশনা অনুযায়ী ব্যবহার করতে হবে।

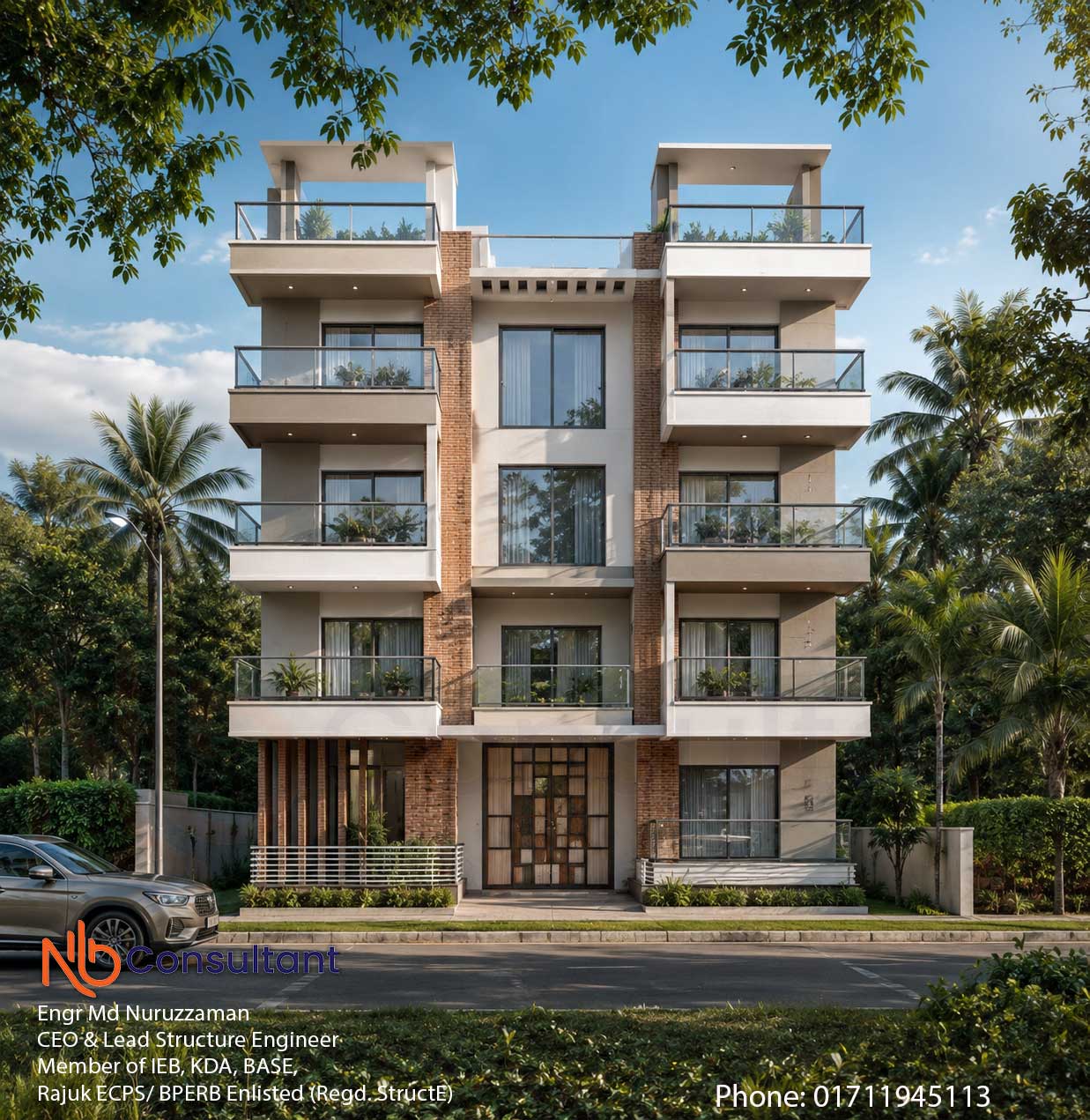

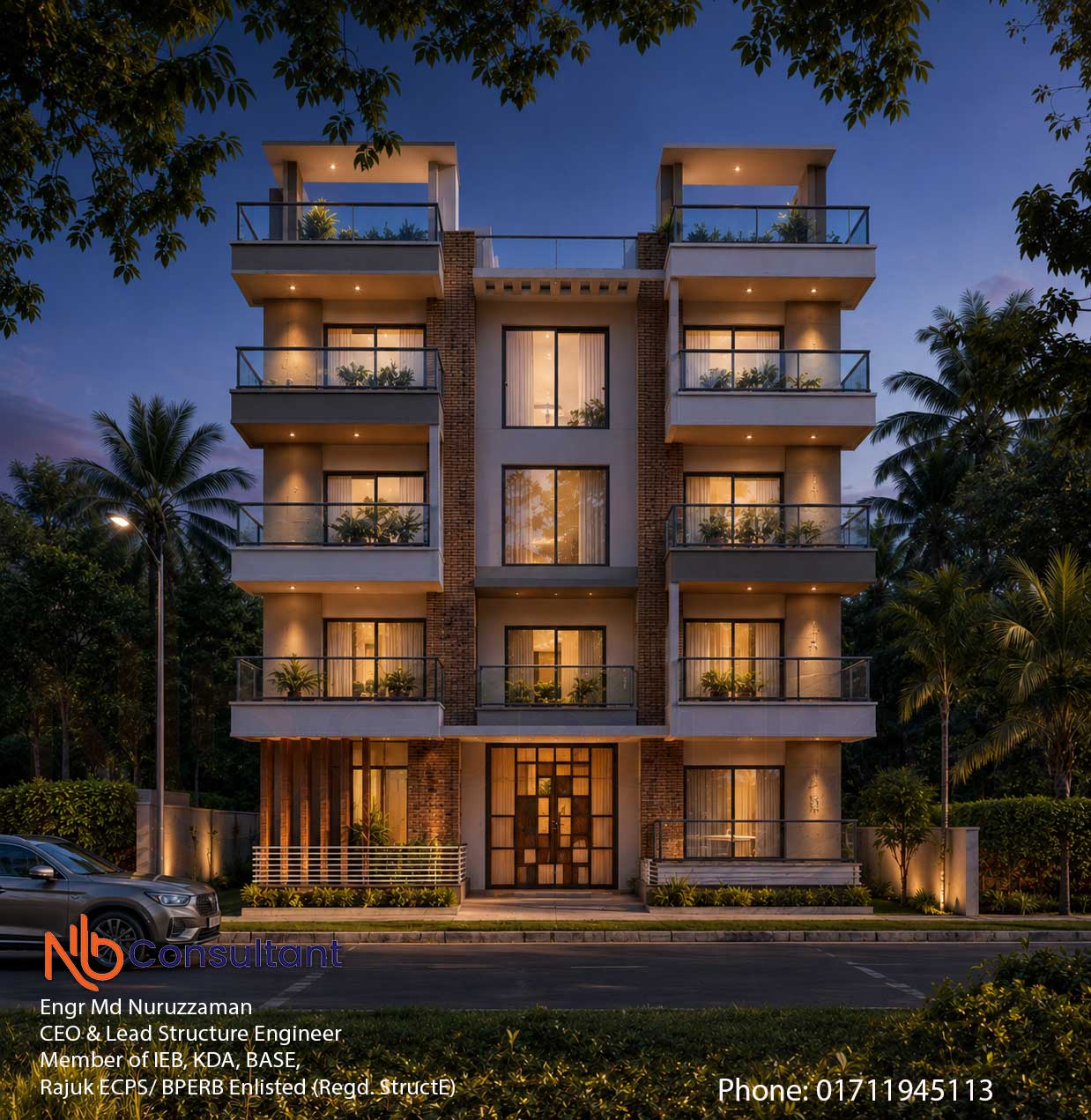

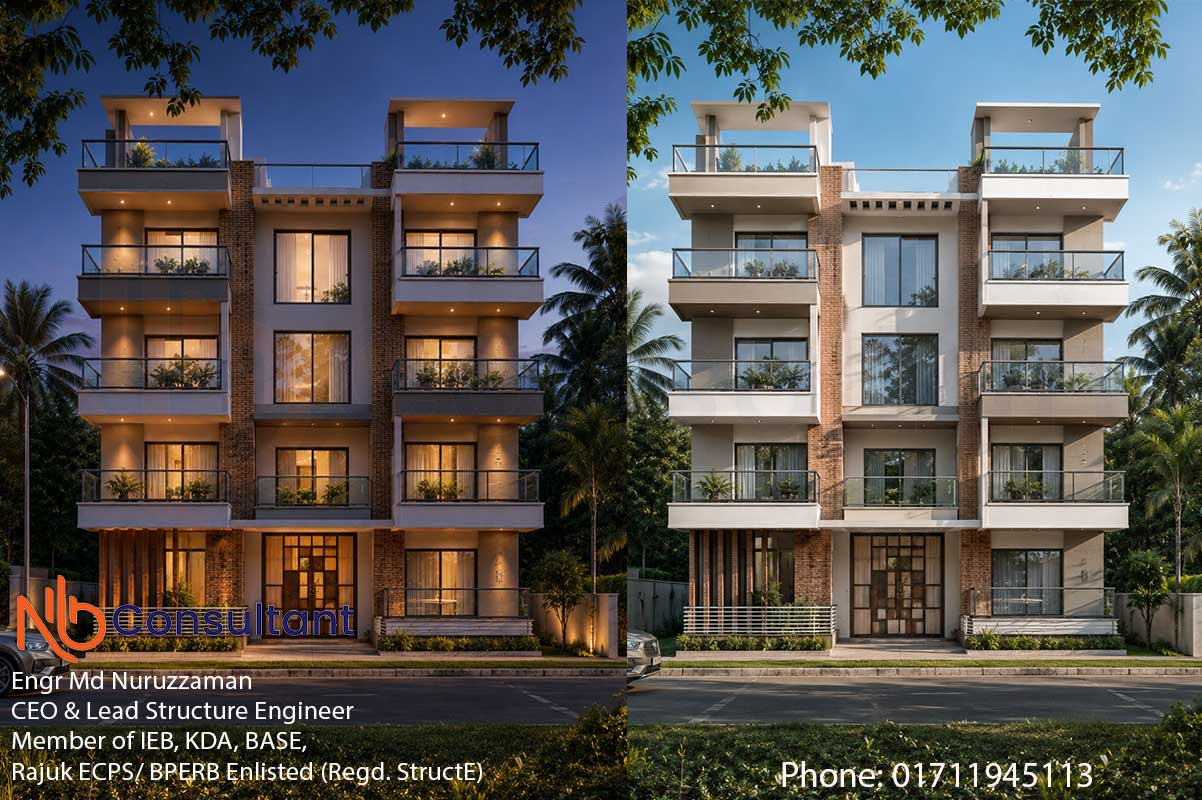

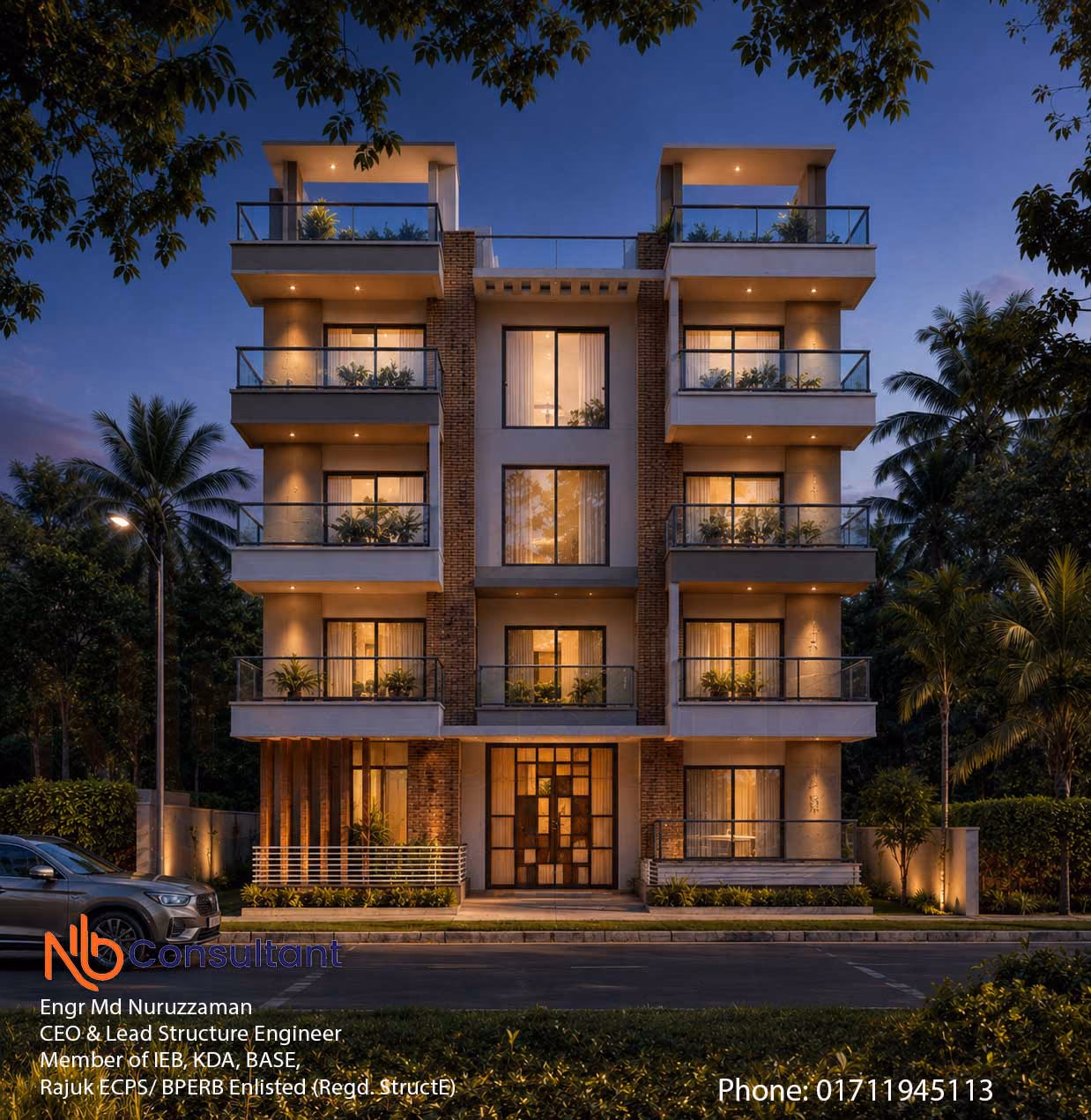

3D ডিজাইন কাজটি যখন শুরু করি, তখন ক্লায়েন্টকে আমি প্রতি ধাপে ধাপে তার হোয়াটসঅ্যাপে দেখিয়েছি। এখানে আপনাদের সাথে তার কিছু মডিফাইড ডিজাইন শেয়ার করা হলো



আমাদের ব্যক্তিগতভাবে আশেপাশের গাছপালা থাকলে দেখতে খুব সুন্দর লাগে। ক্লায়েন্ট চাচ্ছিলেন যে গাছপালাগুলো [অস্পষ্ট]...

3D ডিজাইন ডিজাইন করা থাকলে একটা ভবন দেখতে কেমন হবে তার সঠিক গাইডলাইন পাওয়া যায়। আর যদি না করা থাকে, তাহলে মেস্তরি ভাববে একরকম, আপনার চিন্তার সাথে তার চিন্তা মিলবে না। আপনি যা চাচ্ছেন তা পাবেন না।

সম্পূর্ণ প্রজেক্টের এস্টিমেট সারসংক্ষেপ

• 01. ফুটিং সিসি (সিমেন্ট কনক্রিট) এর কাজ: সিমেন্ট (ব্যাগ) 68.76 সিলেট বালু (F.M 2.50 ন্যূ:) (সিএফটি) 0 বালু (F.M 1.2 ন্যূ:) (সিএফটি) 128.93 ইট (টি) 2336.19 রড 72.5 গ্রেড (কেজি) 0
• 02. ফুটিং আরসিসি এর কাজ: সিমেন্ট (ব্যাগ) 316.29 সিলেট বালু (F.M 2.50 ন্যূ:) (সিএফটি) 355.82 বালু (F.M 1.2 ন্যূ:) (সিএফটি) 237.22 ইট (টি) 10745.88 রড 72.5 গ্রেড (কেজি) 2573.66
• 03. পেডাস্টাল কলাম: সিমেন্ট (ব্যাগ) 47.04 সিলেট বালু (F.M 2.50 ন্যূ:) (সিএফটি) 52.92 বালু (F.M 1.2 ন্যূ:) (সিএফটি) 35 ইট (টি) 1598.23 রড 72.5 গ্রেড (কেজি) 1035
• 04. গ্রেড বিম: সিমেন্ট (ব্যাগ) 90.55 সিলেট বালু (F.M 2.50 ন্যূ:) (সিএফটি) 84.89 বালু (F.M 1.2 ন্যূ:) (সিএফটি) 85 ইট (টি) 3076.28 রড 72.5 গ্রেড (কেজি) 2740
• 05. নিচতলার রড ও ইটের কাজ: সিমেন্ট (ব্যাগ) 108.31 সিলেট বালু (F.M 2.50 ন্যূ:) (সিএফটি) 0 বালু (F.M 1.2 ন্যূ:) (সিএফটি) 205 ইট (টি) 3679.67 রড 72.5 গ্রেড (কেজি) 1154.93
• 06.টিপিক্যাল কলাম : সিমেন্ট (ব্যাগ) 67.02 সিলেট বালু (F.M 2.50 ন্যূনতম) (সিএফটি) 75.4 বালু (F.M 1.2 ন্যূনতম) (সিএফটি) 50.26 ইট (টি) 2276.94 রড 72.5 গ্রেড (কেজি) 1502
• 07. ছাদের বিম: সিমেন্ট (ব্যাগ) 78.55 সিলেট বালু (F.M 2.50 ন্যূনতম) (সিএফটি) 103.09 বালু (F.M 1.2 ন্যূনতম) (সিএফটি) 44.18 ইট (টি) 2668.58 রড 72.5 গ্রেড (কেজি) 3100
• 08. স্ল্যাব: সিমেন্ট (ব্যাগ) 253.27 সিলেট বালু (F.M 2.50 ন্যূনতম) (সিএফটি) 189.95 বালু (F.M 1.2 ন্যূনতম) (সিএফটি) 284.93 ইট (টি) 8604.94 রড 72.5 গ্রেড (কেজি) 3224.6
• 09. পার্টিশন ওয়ালের ইটের গাঁথুনি: সিমেন্ট (ব্যাগ) 104 বালু (F.M 1.2 ন্যূনতম) (সিএফটি) 500 ইট (টি) 19809

• মোট রড: 16625 কেজি

• ইট: 62828 টি

• সিমেন্ট: 1494 ব্যাগ

• সিলেট বালু (F.M 2.50 ন্যূনতম) (সিএফটি): 885

• লোকাল বালু: 2808 সিএফটি

নির্মাণ কাজে যা অবশ্যই করতে হবে

৩৮ x ৭৮ ফুট তিন রুমের নকশা দক্ষিণমুখী ভবনটি অনেক সুন্দর হয়েছে। ক্লায়েন্ট অনেক পছন্দ করেছেন।
